SUKURTA ORO SRAUTŲ TECHNOLOGIJA
Dviejų ventiliatorių regeneracinė vėdinimo architektūra
Nepriklausomi oro padavimo ir ištraukimo ventiliatoriai kartu su specialiai sukurtu keraminiu šilumos ir drėgmės akumuliatoriumi užtikrina stabilų regeneracinį šilumos grąžinimą ir kontroliuojamą oro srautą šalto klimato pastatuose.
• Tikra dviejų ventiliatorių oro srauto architektūra
• Specialiai suprojektuotas keraminis šilumos ir drėgmės akumuliatorius
• Valdomas ciklinis ir periodinis oro srautas stabiliai veiklai užtikrinti
Sukurta realiems pastatams. Optimizuota Šiaurės Europos klimatui.

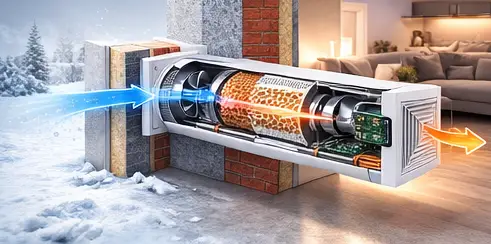

Tikra dviejų ventiliatorių regeneracinė oro srauto architektūra.
ARS Nordic regeneracinės vėdinimo sistemos naudoja tikrą dviejų ventiliatorių architektūrą su dviem fiziškai nepriklausomais oro srautų keliais – vienu oro padavimui ir kitu oro ištraukimui.
Skirtingai nei įprastos vieno ventiliatoriaus decentralizuotos sistemos, kurios oro srauto kryptį keičia reversuojant variklio sukimosi kryptį, ARS Nordic sistemos naudoja atskirus, jūrinei aplinkai pritaikytus EC ventiliatorius, veikiančius tik savo numatyta kryptimi. Tai pašalina oro srauto pertraukimus, sumažina mechaninę apkrovą ir užtikrina stabilų aerodinaminį veikimą.
Kiekvienas ventiliatorius veikia nepriklausomai, su reguliuojamu greičiu ir ciklų trukme, todėl galima tiksliai valdyti oro srautų balansą, slėgio elgseną ir šilumos perdavimą. Tai leidžia užtikrinti stabilų regeneracinį šilumos perdavimą keraminiame akumuliatoriuje ir palaikyti subalansuotą vėdinimą realiomis pastato slėgio sąlygomis.
Kadangi oro padavimas ir ištraukimas yra fiziškai atskirti ir valdomi elektroniniu būdu, sistema išlaiko prognozuojamą šiluminį veikimą ir pastovų šilumos grąžinimo efektyvumą.
Pagrindiniai inžineriniai privalumai:
• Nepriklausomi oro padavimo ir ištraukimo srautų keliai
• Nėra variklio sukimosi krypties keitimo ir oro srauto krypties perjungimo
• Nuolatinis ir stabilus oro srautas regeneracinio veikimo metu
• Mažesnis mechaninis nusidėvėjimas ir ilgesnis sistemos tarnavimo laikas
• Stabilus aerodinaminis veikimas visomis darbo sąlygomis
• Tikslus oro srautų valdymas slėgio atžvilgiu subalansuotam vėdinimui
• Nepriklausomas oro padavimo ir ištraukimo greičio bei ciklų valdymas
Tokia architektūra sukuria mechaninį ir aerodinaminį pagrindą pažangiam adaptyviam oro srautų valdymui ir stabiliai sistemų veiklai šalto klimato sąlygomis.
Adaptyvus oro srautų ciklų valdymas.
ARS Nordic regeneracinės vėdinimo sistemos sukurtos remiantis nepriklausomai valdomais oro padavimo ir ištraukimo ventiliatoriais su pilnai konfigūruojamais veikimo ciklais.
Skirtingai nei įprasti decentralizuoti įrenginiai, kurie veikia su fiksuotais arba simetriškais oro srautų ciklais, ARS Nordic sistemos leidžia nepriklausomai reguliuoti tiek ventiliatorių greitį, tiek veikimo trukmę oro padavimo (IN) ir oro ištraukimo (OUT) režimuose.
Kiekvienas ventiliatorius turi 10 pasirenkamų greičio lygių ir programuojamus ciklų laikotarpius. Tai leidžia tiksliai subalansuoti oro srautus realiomis pastato sąlygomis, kai pasyvi oro infiltracija, kamino efektas, vėjo slėgis ar degimo įrenginiai daro įtaką vidaus slėgio balansui.
Asimetriškai reguliuojant oro srautų intensyvumą ir ciklų trukmę, sistema gali kompensuoti nekontroliuojamą oro judėjimą ir išlaikyti stabilų šiluminį regeneracijos procesą keraminiame akumuliatoriuje.
Pavyzdžiui, oro ištraukimo srautas gali veikti didesniu greičiu arba ilgesnį laiką nei oro padavimas, kad būtų kompensuotas pasyvus oro pritekėjimas arba stabilizuotas vėdinimas pastatuose su židiniais ar vertikaliomis ventiliacijos šachtomis.
Tokia valdymo strategija užtikrina:
• Nepriklausomą IN ir OUT ventiliatorių greičio valdymą
• Reguliuojamus oro padavimo ir ištraukimo ciklų laikotarpius
• Pasyvios infiltracijos ir slėgio svyravimų kompensavimą
• Stabilią patalpų temperatūrą regeneracinio veikimo metu
• Optimizuotą šilumos grąžinimo efektyvumą skirtingais metų laikais
• Patikimą veikimą daugiaaukščiuose ir slėgiui jautriuose pastatuose
Ciklų trukmė gali būti konfigūruojama pagal sezoninius poreikius.
Tipinė žiemos konfigūracija šalto klimato sąlygomis gali prioritetą teikti ilgesniems oro ištraukimo ciklams, kad keraminiame akumuliatoriuje būtų sukaupta daugiau šilumos, o oro padavimo fazė tiektų iš anksto pašildytą orą kontroliuojamais intervalais.
Šiltesniu metų laikotarpiu ciklų balansas gali būti koreguojamas siekiant palaikyti šiluminį komfortą ir išvengti nereikalingo šilumos kaupimo.
Tokia adaptyvaus oro srautų valdymo architektūra leidžia ARS Nordic sistemoms veikti ne kaip fiksuoto laiko įrenginiams, o kaip dinamiškai subalansuotoms vėdinimo sistemoms, pritaikytoms realiems pastatams.
Paskirstyta regeneracinės vėdinimo sistemos architektūra.
ARS Nordic decentralizuotos vėdinimo sistemos sukurtos veikti kaip koordinuoti oro srautų įrenginiai, paskirstyti visame pastate.
Vietoje vienos centralizuotos vėdinimo sistemos, keli regeneraciniai vėdinimo įrenginiai montuojami skirtingose patalpose, kad būtų užtikrintas kontroliuojamas oro mainų procesas visoje gyvenamojoje erdvėje.
Kiekvienas įrenginys veikia pakaitiniais oro ištraukimo ir padavimo ciklais. Kai keli įrenginiai veikia nesinchroniškai, slėgio skirtumai tarp patalpų sukuria natūralius oro judėjimo kelius visame pastate.
Toks paskirstytas oro srautų veikimas neleidžia susidaryti oro stagnacijos zonoms ir užtikrina nuolatinę oro cirkuliaciją net uždarose ar nutolusiose pastato vietose.
Skirtingai nei naudojant vieną įrenginį, koordinuotas kelių įrenginių veikimas leidžia:
• Užtikrinti nuolatinius oro mainus tarp patalpų
• Pašalinti lokalų slėgio disbalansą
• Padidinti vėdinimo efektyvumą visame pastate
• Stabilizuoti patalpų temperatūros ir drėgmės pasiskirstymą
• Užtikrinti efektyvų oro judėjimą be centralizuotų ortakių sistemų
Tokia architektūra leidžia pastatams palaikyti stabilią patalpų oro kokybę, kartu išsaugant kiekviename keraminiame akumuliatoriuje sukauptą šiluminę energiją.
ARS Nordic sistemos specialiai sukurtos patikimam veikimui sandariuose šiuolaikiniuose pastatuose, renovuotuose butuose ir gyvenamuosiuose pastatuose šalto klimato sąlygomis.
QUARTO keturių ventiliatorių subalansuoto vėdinimo architektūra
Standartinės decentralizuotos regeneracinio vėdinimo sistemos paprastai projektuojamos veikti poromis, montuojamomis skirtingose patalpose. Tai leidžia vienam įrenginiui ištraukti orą, o kitam tiekti šviežią orą, taip išlaikant subalansuotą slėgį visame pastate.
Tačiau vienos patalpos sprendimuose, tokiuose kaip studijos, nedideli butai ar izoliuotos erdvės, kelių įrenginių įrengimas ne visada yra įmanomas.
Siekiant išspręsti šį apribojimą, ARS Nordic sukūrė QUARTO architektūrą – integruotą keturių ventiliatorių vėdinimo sistemą, leidžiančią užtikrinti pilnai subalansuotą oro srautų veikimą viename montavimo taške.
QUARTO sistema sujungia du nepriklausomus regeneracinius oro srautų modulius, veikiančius asinchroniškai viename įrenginyje.
Bet kuriuo momentu:
• vienas oro srauto kelias ištraukia patalpų orą
• kitas oro srauto kelias tiekia šviežią orą
• oro srautų kryptys pakaitomis keičiasi valdomais regeneraciniais ciklais
• vidinis slėgis išlieka stabilus, nesukuriant nei vakuumo, nei perteklinio slėgio
Tokia architektūra užtikrina nuolatinį vėdinimą ir kartu palaiko efektyvų šiluminės regeneracijos procesą keraminiame akumuliatoriuje.
Pagrindiniai QUARTO architektūros inžineriniai privalumai:
• Tikras subalansuotas vėdinimas vienoje patalpoje
• Nėra slėgio disbalanso veikimo metu
• Nuolatinė oro padavimo ir ištraukimo sąveika
• Stabilus veikimas sandariuose pastatuose
• Didesnis komfortas studijose ir vienos erdvės patalpose
• Nereikia įrenginių porų skirtingose patalpose
QUARTO sistema išlaiko prognozuojamą oro srautų elgseną net slėgiui jautriose aplinkose, pavyzdžiui, daugiaaukščiuose pastatuose ar patalpose su degimo įrenginiais.
Tai leidžia užtikrinti patikimą regeneracinio vėdinimo veikimą ten, kur įprastos decentralizuotos sistemos negali veikti efektyviai.
Jūrinei aplinkai pritaikyta dviejų EC ventiliatorių sistema.
ARS Nordic regeneracinės vėdinimo sistemos naudoja du nepriklausomus, jūrinei aplinkai pritaikytus EC ventiliatorius, skirtus nuolatiniam ir ilgalaikiam darbui sudėtingomis eksploatacijos sąlygomis.
Skirtingai nei reversinės vieno ventiliatoriaus sistemos, ARS Nordic architektūra naudoja atskirus ventiliatorius su pastovia oro srauto kryptimi:
• IN FAN — oro padavimo ventiliatorius
• OUT FAN — oro ištraukimo ventiliatorius
Kiekvienas ventiliatorius veikia tik savo optimizuota kryptimi, todėl nereikia keisti variklio sukimosi krypties, didėja efektyvumas ir mechaninis patikimumas.
Jūrinei aplinkai pritaikyta ventiliatorių konstrukcija užtikrina stabilų veikimą realiomis aplinkos sąlygomis, įskaitant temperatūros svyravimus, drėgmę ir nepertraukiamą darbą.
Pagrindinės inžinerinės savybės:
• Nepriklausomi oro padavimo ir ištraukimo ventiliatoriai
• Nėra variklio sukimosi krypties keitimo darbo metu
• Jūrinei aplinkai pritaikytas patvarumas ir ilgas tarnavimo laikas
• Žemas akustinis triukšmo lygis, tinkamas gyvenamosioms patalpoms
• Energiškai efektyvi EC variklių technologija
• Sukurta nuolatiniam 24/7 veikimui
Tokia dviejų atskirų ventiliatorių konfigūracija užtikrina prognozuojamą oro srautų veikimą ir stabilų regeneracinį šilumos perdavimą visomis darbo sąlygomis.
Specialiai suprojektuotas keraminis šilumos ir drėgmės akumuliatorius.
ARS Nordic regeneracinės vėdinimo technologijos pagrindas – specialiai suprojektuotas keraminis šilumos akumuliatorius, skirtas greitam šilumos ir drėgmės mainų procesui.
Skirtingai nei įprastos tankios keraminės medžiagos, kurios šilumą kaupia daugiausia dėl savo masės, ARS Nordic keraminiai akumuliatoriai naudoja specialią medžiagos sudėtį ir kontroliuojamą vidinę mikrostruktūrą, optimizuotą greitam šiluminiam atsakui ir efektyviai drėgmės sąveikai.
Tokia inžinerinė struktūra leidžia keraminiam branduoliui veikti kaip dinaminis šilumos ir drėgmės buferis, o ne kaip pasyvi šilumos kaupimo masė.
Oro ištraukimo fazėje šiltas patalpų oras perduoda šilumą ir drėgmę keraminiam akumuliatoriui.
Oro padavimo fazėje į patalpas tiekiamas šviežias oras perima sukauptą šiluminę energiją ir reguliuojamą drėgmę, taip stabilizuodamas patalpų temperatūrą ir gerindamas komfortą be papildomų energijos sąnaudų.
Kadangi šilumos perdavimas vyksta per didelio paviršiaus ploto inžineriškai suprojektuotą struktūrą, o ne lėtos šilumos sklaidos būdu per tankią medžiagą, akumuliatorius greitai reaguoja ir išlaiko stabilų regeneracinį veikimą net esant kintančioms oro srautų ir aplinkos sąlygoms.
Pagrindinės inžinerinės savybės:
• Speciali keraminės medžiagos sudėtis, optimizuota regeneraciniam šilumos perdavimui
• Optimizuota vidinė mikrostruktūra greitam šilumos mainų procesui
• Efektyvus šilumos kaupimas ir kontroliuojamas jos atidavimas oro srautų ciklų metu
• Drėgmės buferio funkcija geresniam patalpų komfortui užtikrinti
• Greita reakcija į kintančius oro srautus ir temperatūros sąlygas
• Stabilus veikimas šalto klimato aplinkoje
Šis specialiai sukurtas keraminis akumuliatorius sudaro ARS Nordic regeneracinės vėdinimo sistemos šiluminį pagrindą, leidžiantį efektyviai atgauti šilumą, palaikyti stabilias patalpų sąlygas ir užtikrinti patikimą veikimą realiuose pastatuose.

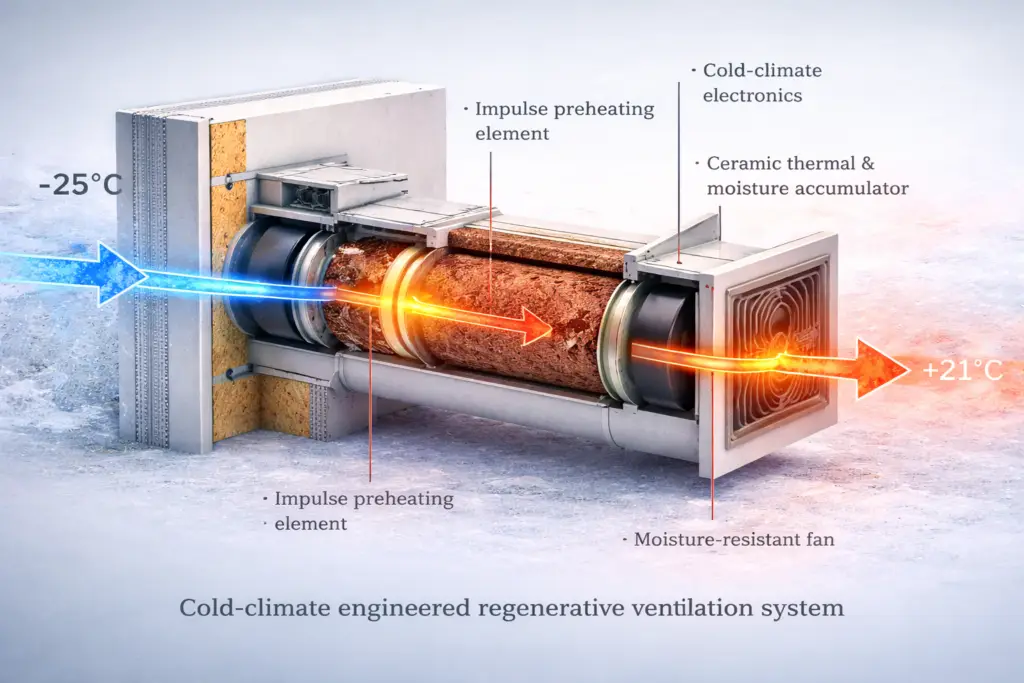

Šalto klimato apsaugos ir stabilaus veikimo inžinerija
ARS Nordic regeneracinės vėdinimo sistemos specialiai suprojektuotos patikimam veikimui šalto ir kintančio Šiaurės Europos klimato sąlygomis.
Skirtingai nei standartiniai decentralizuoti įrenginiai, kurie esant žemai lauko temperatūrai gali patirti nestabilų oro srautą, kondensato disbalansą ar sumažėjusį efektyvumą, ARS Nordic sistemos išlaiko stabilų regeneracinį veikimą plačiame temperatūrų diapazone.
Sistema sujungia adaptyvų oro srautų ciklų valdymą, specialiai suprojektuotą keraminį šiluminį buferį ir nepriklausomus oro padavimo bei ištraukimo srautų kelius, kad būtų užtikrintas nuolatinis ir prognozuojamas veikimas net esant neigiamoms temperatūroms.
Šaltuoju metų laiku oro ištraukimo fazėje patalpų oras perduoda šiluminę energiją keraminiam akumuliatoriui, o valdomas oro padavimo srautas tiekia į patalpas iš anksto pašildytą šviežią orą. Tai stabilizuoja vidinę temperatūrą, sumažina temperatūrinius svyravimus ir padeda išlaikyti patalpų komfortą.
Nepriklausomas ventiliatorių valdymas leidžia reguliuoti oro srautų laiką ir intensyvumą pagal realias pastato sąlygas, kompensuojant pasyvią oro infiltraciją, kamino efektą ir slėgio svyravimus, būdingus sandariems ir daugiaaukščiams pastatams.
Toks inžinerinis sprendimas užtikrina:
• Stabilų šilumos grąžinimo veikimą šalto klimato sąlygomis
• Patikimą darbą net esant ekstremalioms žiemos temperatūroms
• Mažesnę kondensato disbalanso riziką sistemos viduje
• Prognozuojamą oro srautų elgseną realiomis pastato slėgio sąlygomis
• Nuolatinį patalpų komfortą be nereikalingų energijos nuostolių
Kadangi šilumos kaupimas, oro srautų valdymas ir slėgio reakcija suprojektuoti kaip vientisa sistema, ARS Nordic regeneracinė vėdinimo technologija išlaiko stabilų ir efektyvų veikimą visais metų laikais ir skirtingomis aplinkos sąlygomis.
Sistemos integracija ir veikimas realiuose pastatuose.
ARS Nordic regeneracinės vėdinimo sistemos suprojektuotos stabiliai veikti realiuose pastatuose, o ne tik kontroliuojamomis laboratorinėmis sąlygomis.
Kiekvienas įrenginys veikia kaip paskirstyto vėdinimo tinklo dalis, kuriame keli įrenginiai veikia nesinchroniškai ir kartu palaiko subalansuotą oro apykaitą tarp patalpų ir skirtingų pastato zonų.
Skirtingai nei vienkryptės ar sinchronizuotos sistemos, ARS Nordic įrenginiai naudoja nepriklausomai valdomus oro padavimo (IN) ir ištraukimo (OUT) ventiliatorius su reguliuojamu greičiu ir ciklų trukme. Tai leidžia tiksliai prisitaikyti prie realių slėgio sąlygų pastato viduje.
Nesinchroniškas įrenginių veikimas neleidžia susidaryti statiniams oro srautų koridoriams ir užtikrina nuolatinį oro judėjimą visoje erdvėje, įskaitant ir mažesnės oro cirkuliacijos zonas.
Tokia paskirstyta oro srautų architektūra ypač svarbi:
• Sandariuose šiuolaikiniuose pastatuose
• Daugiaaukščiuose gyvenamuosiuose pastatuose
• Butuose su ribotu pasyvaus oro pritekėjimu
• Pastatuose su židiniais ar kitais degimo įrenginiais
• Renovacijos metu modernizuotuose pastatuose su pagerinta šilumos izoliacija
Sistema nuolat stabilizuoja patalpų oro apykaitą dinamiškai sąveikaudama su pasyviais oro srautais, infiltracija ir slėgio svyravimais, kurie būdingi realiems pastatams.
Kadangi oro srautų valdymas, šilumos grąžinimas ir slėgio reakcija suprojektuoti kaip integruota sistema, ARS Nordic vėdinimo technologija užtikrina patikimą ir prognozuojamą veikimą realiomis eksploatavimo sąlygomis.
Tai leidžia palaikyti stabilų patalpų mikroklimatą, efektyviai atgauti šilumą ir užtikrinti nuolatinį vėdinimą, nepriklausomai nuo idealizuotų montavimo sąlygų.
